Faldale Piombo

Faldale Piombo


Articoli della serie: Faldale Piombo (FP8)

Descrizione e applicazione:

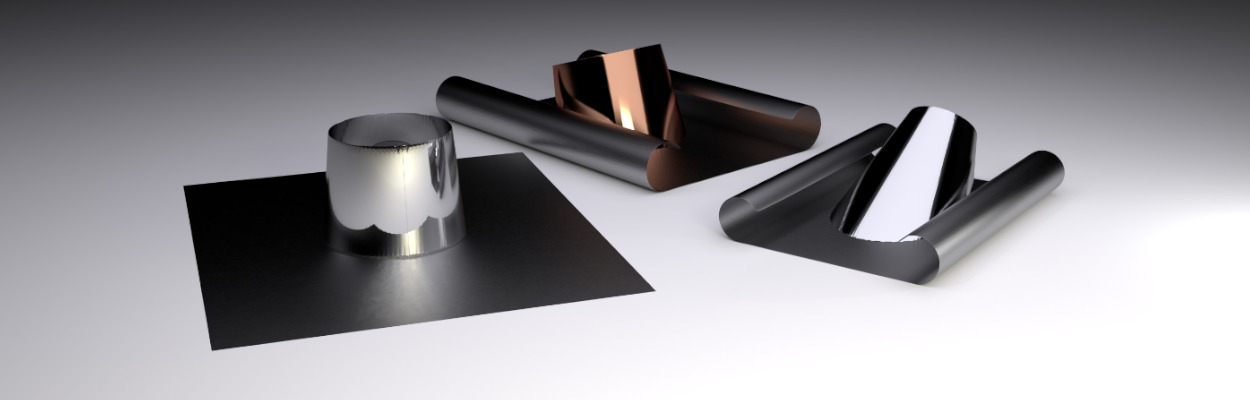

Il faldale è un componente di completamento nell'installazione di una canna fumaria. Permette di raccordare il tetto o la copertura dello stabile alla canna fumaria, rendendo impermeabile alle infiltrazioni di acqua piovana la zona di giunzione. Il piombo permette un'agevole modellazione per la maggioranza delle coperture dei tetti. Va correlato con la scossalina per un corretto montaggio ed ermetizzazione della zona di passaggio della canna fumaria.

Installazione:

L'installazione del prodotto deve essere eseguita da personale qualificato.

Certificazioni e note:

Certificazione CE in base alla normativa EN 1856-01 :
- Resistenza al flusso

DOWNLOAD PDF






Articolo FP8_00 - Piano da 0 a 5 gradi



Ø
Hc
A
B
080 100 120 130 140 150 160 180 200 220 230 250 300 350 400
130 130 130 140 140 150 150 160 165 180 210 205 220 220 220
700 700 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
500500500500500700700700800800800800100010001000

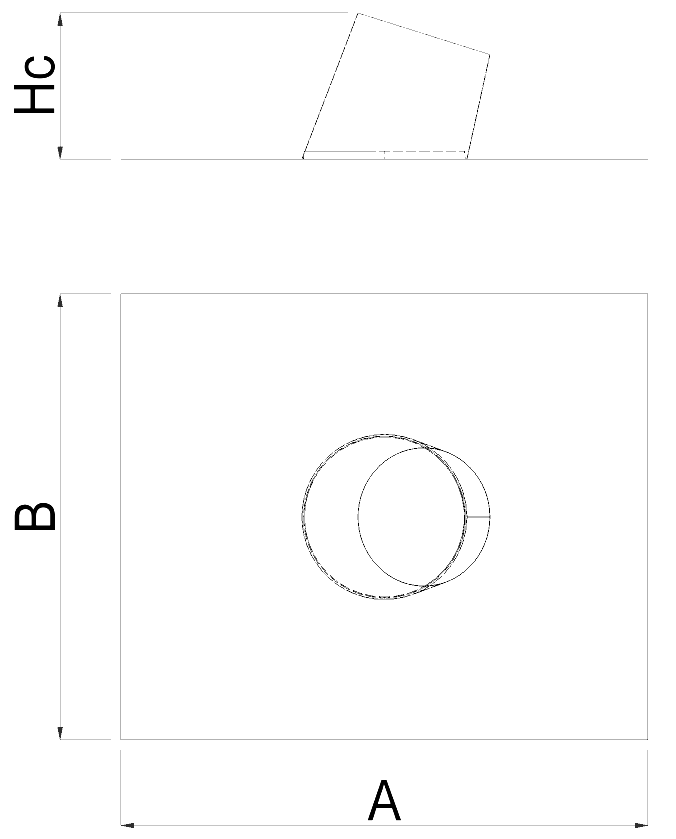

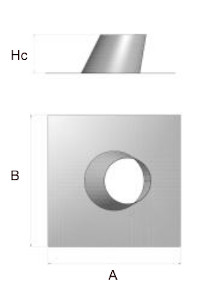

Articolo FP8_30 - Inclinato da 5 a 30 gradi



Ø
Hc
A
B
080 100 120 130 140 150 160 180 200 220 230 250 300 350 400
100 100 120 120 135 135 135 135 135 190 190 190 190 190 190
700 700 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
500500500500500700700700800800800800100010001000





Articolo FP8_45 - Inclinato da 30 a 45 gradi



Ø
Hc
A
B
080 100 120 130 140 150 160 180 200 220 230 250 300 350 400
100 110 120 125 130 130 135 150 160 170 180 200 220 250 250
700 700 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1100 1300 1400
500500700700700700700700800900900900100010001000
